Zelfbouw buiten keuken

[Killerwoody]

Je schrijft ergens dat hij nu 75cm diep is. Maar als ik naar een van je foto’s zit te kijken zie ik dat je 3 planken hebt van 25 breed plus 2x 7,5 van de balken is 90cm diep. Klopt dat?



[NSM]

Je schrijft ergens dat hij nu 75cm diep is. Maar als ik naar een van je foto’s zit te kijken zie ik dat je 3 planken hebt van 25 breed plus 2x 7,5 van de balken is 90cm diep. Klopt dat?

Planken zijn 19,5 cm. Zag dat ik 1e post 25 had geschreven. Gecorrigeerd bij deze. Balken idd 7,5. Planken liggen ietsje ruim zodat ik exact 60cm tussen de balken heb. Marmeren bladen zijn 60 diep.



[TastyTom]

Wat een fantastische buitenplaats zo. Echt jaloers-makend. Het kacheltje er ook bij maakt het helemaal af.
Geniet ervan!!



[NSM]

Wat een fantastische buitenplaats zo. Echt jaloers-makend. Het kacheltje er ook bij maakt het helemaal af.
Geniet ervan!!

Thanks Tom! Ben er ook erg content mee.



[Spekkie]

Dank je wel Killerwoody!

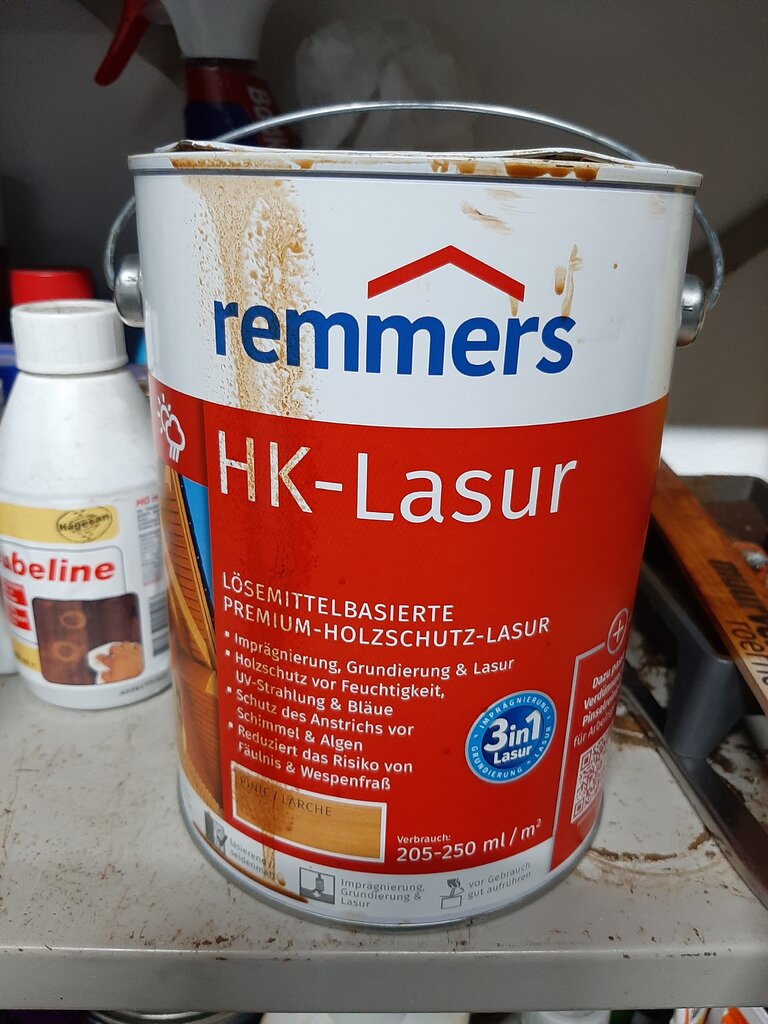

Ik had nog blik olie over van onze verranda:
Bekijk bijlage 15239
Ik heb het meubel 2x in de olie gezet. Makkelijk om te bewerken met een rollertje en een kwastje. Kleur blijft op de verranda ook na een zeer zonnige zomer prima. Mocht je meubel niet onder afdak staat kan dit dus prima in de elementen staan gedurende het jaar.

Breedte van vak Bastard is 66,5 en 60 diep.
66,5 breed laat aan beide kanten 4,75 cm tot de Bastard over.
Ik denk als ik niet vast zat aan de marmeren bladen die 60 diep zijn, dat ik het meubel wellicht 5 a 10 cm dieper had gemaakt. Nu staat de keuken iets van de wand af omdat de precision top nog naar achter komt wanneer geopend.

Als er in het blik zit wat erop staat, dan is het zeker geen olie. Lazuur is heel iets anders. Heb hier met mijn overkapping ook mee gedaan namelijk.



[NSM]

Als er in het blik zit wat erop staat, dan is het zeker geen olie. Lazuur is heel iets anders. Heb hier met mijn overkapping ook mee gedaan namelijk.

Denk dat je een punt hebt!
Ik was in de veronderstelling dat het soort olie was. Maar is een beits als ik het zo zie. Anyway, goed spul !



[Spekkie]

Denk dat je een punt hebt!
Ik was in de veronderstelling dat het soort olie was. Maar is een beits als ik het zo zie. Anyway, goed spul !

Zeker, ben er ook erg tevreden over. Welke kleur heb jij gebruikt? Ik kan het net niet lezen op de foto. Ik had Douglas, zit wat meer oranje/rood in.



[NSM]

Zeker, ben er ook erg tevreden over. Welke kleur heb jij gebruikt? Ik kan het net niet lezen op de foto. Ik had Douglas, zit wat meer oranje/rood in.

Pinie / Lärche. Hij wordt i.i.g. idd was meer donkerder en geeft diepte.



[NSM]

Voor de geïntresseerden hier de bestellijst van het meubel, krijg heel wat vragen (leuk!) en dacht ik deel de lijst. Alles natuurlijk in coronatijd moeten bestellen en of afhalen, toch een extra dimensie

Hout:
Via Houthandel Gorinchem / Tuinvoordeel.nl (is het zelfde), wel gevraagd extra "recht" uit te sorteren.
8x Douglas Regel 28 x 40 mm geschaafd - 300 cm (4 van over)
1x Douglas Paal 50 x 50 mm - 300 cm
14x Douglas plank 25 x 195 mm geschaafd - 300 cm
7x Douglas Paal 75 x 75 mm - 300 cm
1x Douglas Regel 50 x 75 mm - 300 cm (tussenligger onderzijde, zo kan je de plank in je vloer verdiept erin leggen ipv erop)

Ik had eigenlijk nog 1 of 2 planken 25x195 moeten bestellen voor planken in rechter grote kast. Maar wellicht later nog eens.

Schroeven: (geen RVS nemen, draai je stuk en met onderstaande evengoed voorboren!)
via schroevengroothandel.nl
DYNAPLUS CONSTRUCTIESCHROEF 4X50MM AR-COATING GRIJS PLATKOP SNIJPUNT TORX 200 STUKS
Artikelnummer: 111698804050

DYNAPLUS CONSTRUCTIESCHROEF 6X120MM AR-COATING GRIJS PLATKOP SNIJPUNT TORX 100 STUKS
Artikelnummer: 111698896120

WERA BIT TORX-30 867/1 Z
Artikelnummer: 144003002530

Deurbeslag:
Via onlinedeurbeslagshop.nl, menu kies Tuinbeslag.

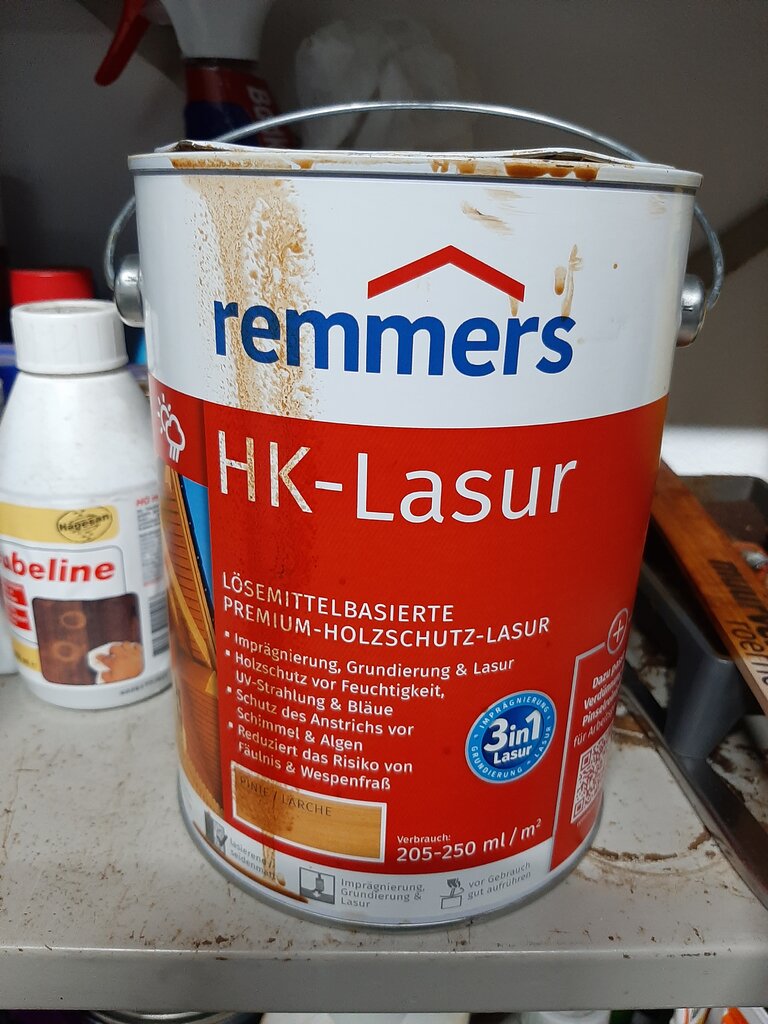

Beits;
Had ik nog staan maar ik heb deze, 2x laag gedaan.

Remmers HK-Lazuur - Bestel dit product nu bij Verf4all.nl!​

De HK Lazuur is een 3 in 1 lazuur: houtbeschermende impregnering, grondering en lazuur. Er is dus geen toplaag of onderlaag meer nodig bij gebruik van dit product.

verf4all.nl
RVS versterkingshoek;
hier en daar extra en bij tussenliggers via;

Zwarte Schutting hoekjes 40 x 40 mm voor tuinschermen vastzetten​

Schutting hoekjes 40 x 40 mm zwart 6 stuks snel geleverd in heel de Benelux. Zwarte schutting hoekjes voor het vastzetten van tuinschermen voor de laagste prijs bij Wovar. Zwart tuinscherm beslag hier te koop voor de laagste prijs.

www.wovar.nl
Wielen;
Zwenkwiel nylon 3NO 100mm plaat met rem, via wielenzaak.nl
Houtdraadbouten gebruik 8mm x 16 stuks, veel steviger dan schroeven.

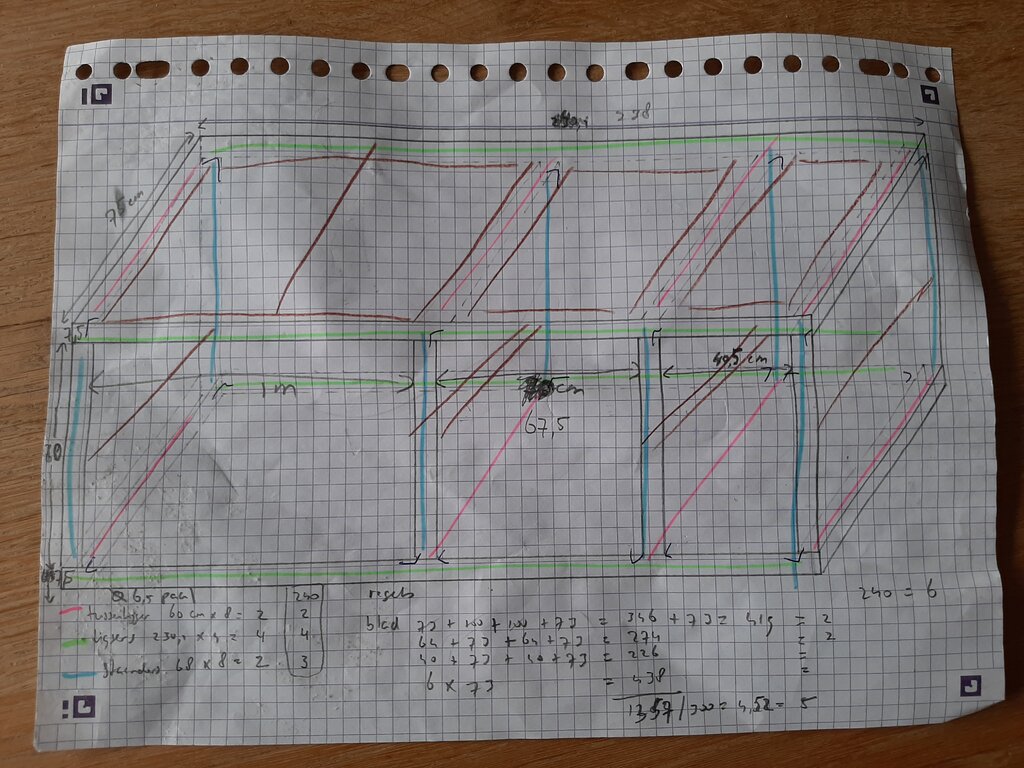

Uiteraard heb ik een zeer gedetailleerde bouwtekening, 4e uitgave, wellicht willen jullie deze ook inzien.
Disclaimer: ik kan mijzelf niet verantwoordelijk houden voor evt constructiefouten uwer zijde bij het nabootsen van de constructie af tekening. NB: reeële constructie kan afwijken van de bouwtekening.
@geen copyright van toepassing:

Gr Niels



[NSM]

Van die dingen waar je tegen aan loopt tijdens je eerste keer buitenkeuken bouw experience;
daarom hierbij 2 tips:

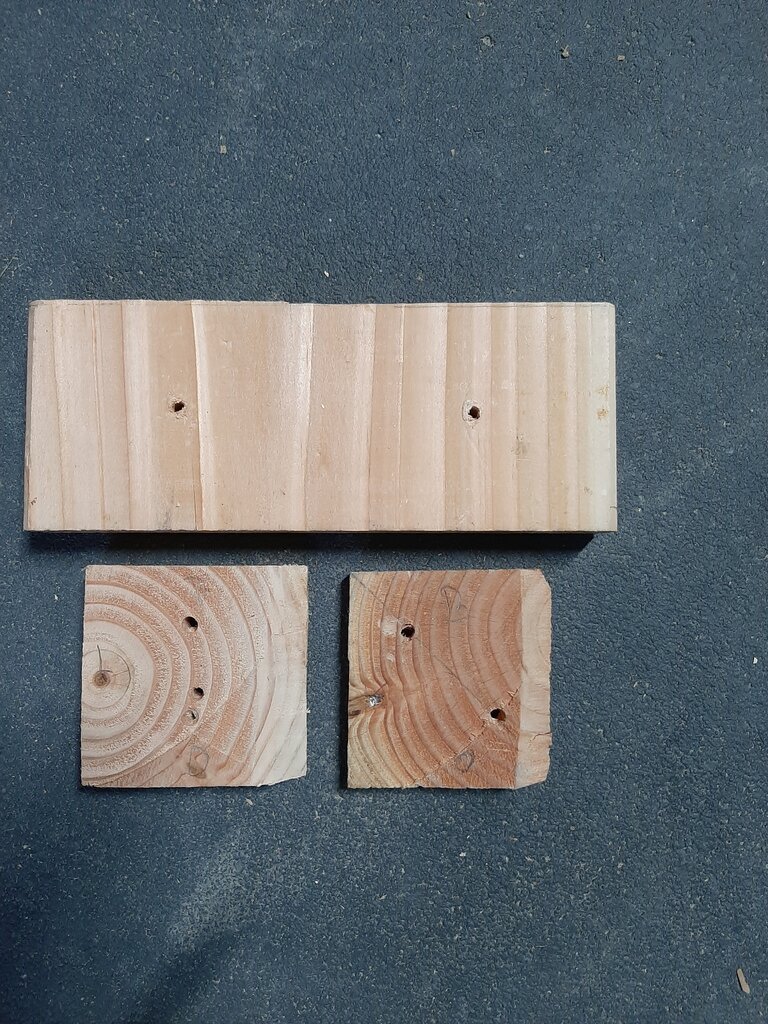

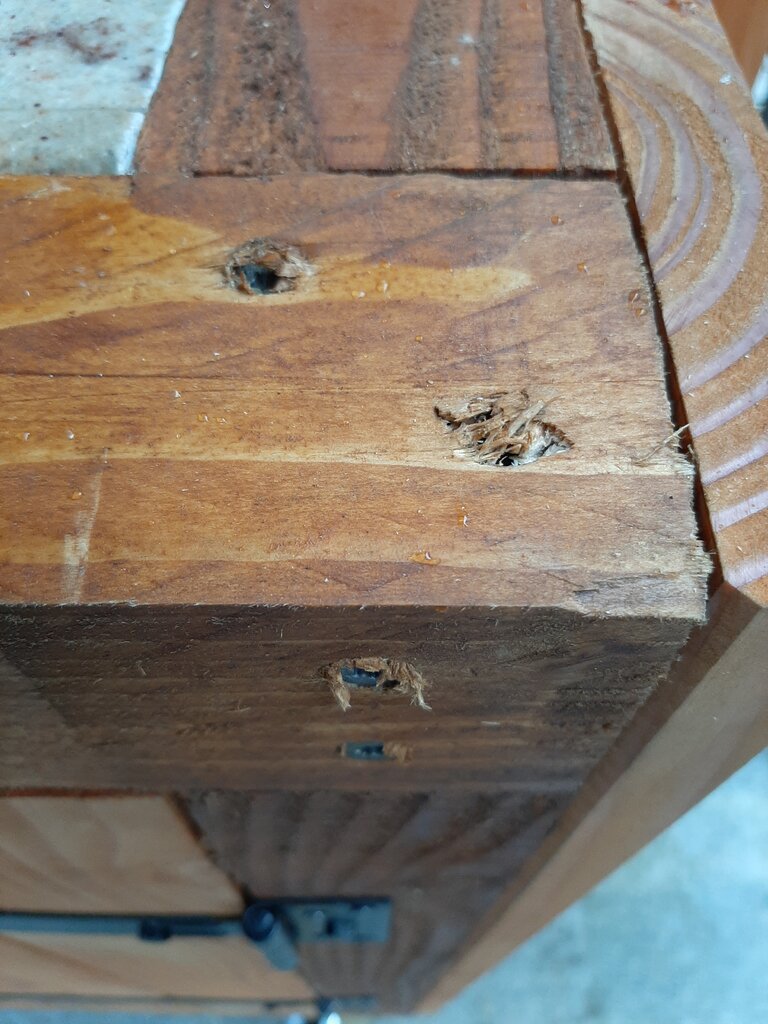

Schroef tip:
ik heb 2 malletjes gemaakt van de balken en 1 van de plank. Omdat ik 2 schroeven 120x6 gebruikt hebt komen er 4 schroeven die elkaar kruizen! Om te zorgen dat dit niet scheef gaat etc heb ik alles voorgeboord. Let op als je 3 hoeksverbinding maak moet je dus je mal soms omdraaien . 2 schroeven recht in het midden en 2 schuin.

Zaagtip:
Ik had een afkortzaag geleend. Geen zin km daar ook weer 3 a 400 voor uit te geven. Het mooiste zou zijn een afkortzaag met trekfunctie. Gelukkig zat er wel een laser op zodat je snel ziet of je op je potlood streep gaat zagen. Ik had er 1 zonder trekfunctie en moest de balken en planken elke keer omdraaien wat wel vaak tot resultaat had: net scheef, veel moeten bijzagen op timmermansoog. Ik zou dus zaag regelen met trekfunctie zodat je de balk 1 in keer kan zagen.
Dummy opmerking: ik had het juist af te zagen stuk eerst rechts van het zaagblad. 2x stuk paal te kort . Juist af te zagen stuk moest dus links. Je kan het maar weten

Naja, van die dingen waar ik tegen aan ben gelopen



[RoyB1973]

Dank je wel Killerwoody!
Ik had nog blik olie over van onze verranda:
Bekijk bijlage 15239
Ik heb het meubel 2x in de olie gezet. Makkelijk om te bewerken met een rollertje en een kwastje. Kleur blijft op de verranda ook na een zeer zonnige zomer prima. Mocht je meubel niet onder afdak staat kan dit dus prima in de elementen staan gedurende het jaar.

Breedte van vak Bastard is 66,5 en 60 diep.
66,5 breed laat aan beide kanten 4,75 cm tot de Bastard over.
Ik denk als ik niet vast zat aan de marmeren bladen die 60 diep zijn, dat ik het meubel wellicht 5 a 10 cm dieper had gemaakt. Nu staat de keuken iets van de wand af omdat de precision top nog naar achter komt wanneer geopend.

Niels,

Allereerst mijn complimenten met betrekking tot het meubel, heb veel informatie uit dit onderwerp gehaald en ben momenteel zelf aan het ontwerpen om op korte termijn ook het materiaal te bestellen. Hierbij heb ik dan nog wel één vraag. Ik wil het meubel graag tegen de wand plaatsen waarbij de precision top nog wel volledig open moet kunnen.
Als ik naar de inbouwmaten kijk dan zou dat inhouden dat ik met een balk van 6,5 centimeter, daarachter de uitsparing van 56 centimeter en daarachter nog eens (volgens de inbouwmaten tekening) 35 centimeter. Dit zou uitkomen op een totale diepte van 97,5 centimeter.
Jouw meubel is totaal 75 diep en je spreekt over 5 tot 10 centimeter extra, om de precision top volledig te kunnen openen? Klopt de handleiding in deze ook niet? Heb al rekening gehouden dat de het scharnier 100mm vanaf het blad komt, maar welke diepte kan ik het beste aanhouden?



[fonsgroen]

Heel handig als je handige handen hebt Niels!
Ik zie bij jou iets staan waar ik mee aan het puzzelen ben.... de kachel die jij daar hebt staan, is dat een houtkachel? Heb je er genoeg warmte van zo in de "open lucht"?
Ik zit zelf te denken om iets dergelijks te maken maar dan met een pelletkachel.....

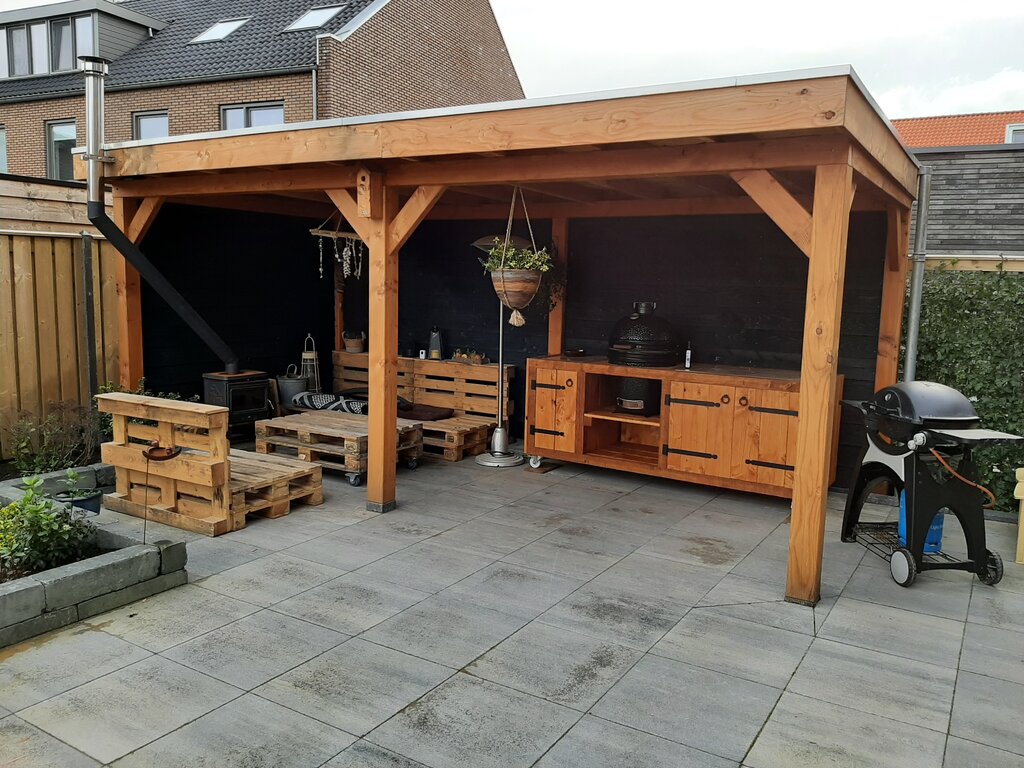

.Bekijk bijlage 15121



[blefke]

Mooi gemaakt allemaal
Dat scheef staan is wel een dingetje....
Ik wil ook een nieuwe buitenkeuken maken.. maar heb nog veel meer last van verval...
Daar waar de keuken geplaatst zou moeten worden is een verval van 12 cm op 360 cm..
Wij hebben een dakterras, dus dat verval is nodig..
Zit al een hele poos te denken hoe ik dat ga oplossen.
Alles monteren rechtstreeks tegen de muur of toch losse delen aan elkaar koppelen en het hoogte verschil met een soort van plint wegwerken..
Heb daar nu 1 kast staan.. net de toren van Pisa...
De kast is goed gemaakt, maar staat scheef door het verloop hahahah

Mijn idee zou zijn een bakplaat op gas. keukenkastje met ingebouwde koelkast spoelbak en een plekje voor de bbq.
Daarbij moet alle demontabel zijn...
Grootste probleem met een dakterras is dat je lekkages kunt krijgen en naar verloop van tijd het dak vernieuwd moet worden..
Jammer genoeg hikken we nu tegen dat vernieuwen aan..
Dat gaat dat nog een klusje worden 50m2 meter tegels oppakken naar beneden alle planten bloembakken et etc .. worst nightmare hahahaha

Maar terugkomend op jou q area top gemaakt

Blefke

En als laatste toch het meubel nog even waterpas gezet. Plankjes onder de linker wielen en de volvo krik even gebruikt . Kreeg toch net niet die 400kg het plankje opgetild.
Nu lekker alles opgeruimd tot slot en alles weer op zijn plekje. Wij zullen de corona zomer wel overleven zo .Bekijk bijlage 15121



[NSM]

Heel handig als je handige handen hebt Niels!
Ik zie bij jou iets staan waar ik mee aan het puzzelen ben.... de kachel die jij daar hebt staan, is dat een houtkachel? Heb je er genoeg warmte van zo in de "open lucht"?
Ik zit zelf te denken om iets dergelijks te maken maar dan met een pelletkachel.....

Absoluut warmte genoeg! En bovenal erg gezellig. Je kunt heerlijk turen naar de dansende vlammen. Erg blij mee.



[NSM]

Niels,

Allereerst mijn complimenten met betrekking tot het meubel, heb veel informatie uit dit onderwerp gehaald en ben momenteel zelf aan het ontwerpen om op korte termijn ook het materiaal te bestellen. Hierbij heb ik dan nog wel één vraag. Ik wil het meubel graag tegen de wand plaatsen waarbij de precision top nog wel volledig open moet kunnen.
Als ik naar de inbouwmaten kijk dan zou dat inhouden dat ik met een balk van 6,5 centimeter, daarachter de uitsparing van 56 centimeter en daarachter nog eens (volgens de inbouwmaten tekening) 35 centimeter. Dit zou uitkomen op een totale diepte van 97,5 centimeter.
Jouw meubel is totaal 75 diep en je spreekt over 5 tot 10 centimeter extra, om de precision top volledig te kunnen openen? Klopt de handleiding in deze ook niet? Heb al rekening gehouden dat de het scharnier 100mm vanaf het blad komt, maar welke diepte kan ik het beste aanhouden?

Bekijk bijlage 19205

Hoi !
Thnx for the compliment.

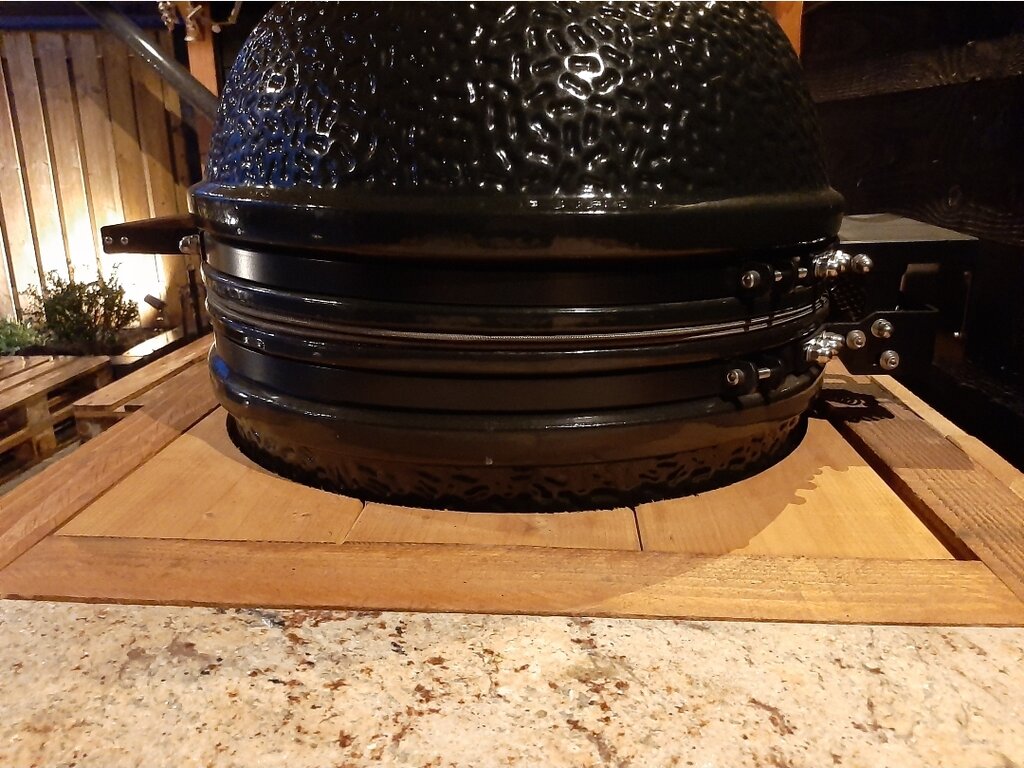

Ik heb tussen de balken 60cm. Balken 7,5 dus idd 75 diep. Meubel staat iets van de muur en Q kan makkelijk open zo.

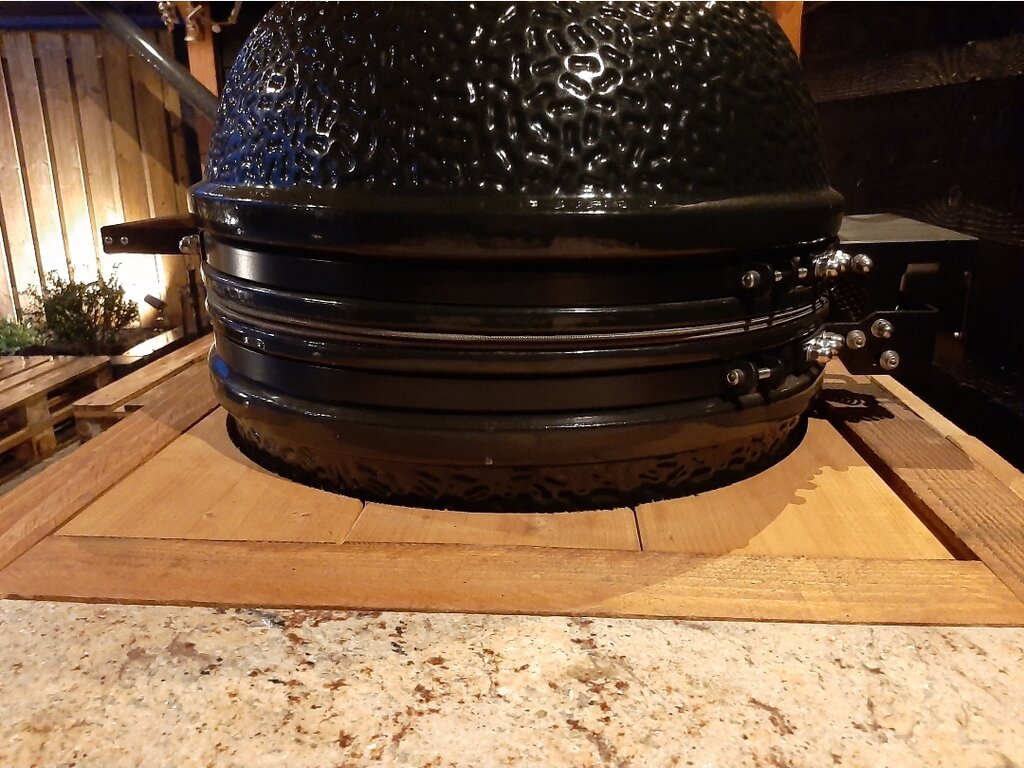

En idd de hoogte aangepast naar 10 cm tussen scharnier en blad. 5 is echt te kort. Check foto



[RoyB1973]

Hoi !
Thnx for the compliment.
Ik heb tussen de balken 60cm. Balken 7,5 dus idd 75 diep. Meubel staat iets van de muur en Q kan makkelijk open zo.
En idd de hoogte aangepast naar 10 cm tussen scharnier en blad. 5 is echt te kort. Check fotoBekijk bijlage 19322

Dank, dan maak ik hem ook rond de 75 tot 80.. Vond 100 toch wel erg diep worden.



[Robdijn]

Je kunt heerlijk turen naar de dansende vlammen.

Bushman TV



[NSM]

Mooi gemaakt allemaal
Dat scheef staan is wel een dingetje....
Ik wil ook een nieuwe buitenkeuken maken.. maar heb nog veel meer last van verval...
Daar waar de keuken geplaatst zou moeten worden is een verval van 12 cm op 360 cm..
Wij hebben een dakterras, dus dat verval is nodig..
Zit al een hele poos te denken hoe ik dat ga oplossen.
Alles monteren rechtstreeks tegen de muur of toch losse delen aan elkaar koppelen en het hoogte verschil met een soort van plint wegwerken..
Heb daar nu 1 kast staan.. net de toren van Pisa...
De kast is goed gemaakt, maar staat scheef door het verloop hahahah

Mijn idee zou zijn een bakplaat op gas. keukenkastje met ingebouwde koelkast spoelbak en een plekje voor de bbq.
Daarbij moet alle demontabel zijn...
Grootste probleem met een dakterras is dat je lekkages kunt krijgen en naar verloop van tijd het dak vernieuwd moet worden..
Jammer genoeg hikken we nu tegen dat vernieuwen aan..
Dat gaat dat nog een klusje worden 50m2 meter tegels oppakken naar beneden alle planten bloembakken et etc .. worst nightmare hahahaha

Maar terugkomend op jou q area top gemaakt

Blefke

Zat nog even te denken.... waarom ook niet met een krik meubel op een balk zetten?
Heb je een kamado? Anders is het denk ik niet zo goed voor de scharnieren van de dome als de druk hier continu scheef op staat.



[janvh]

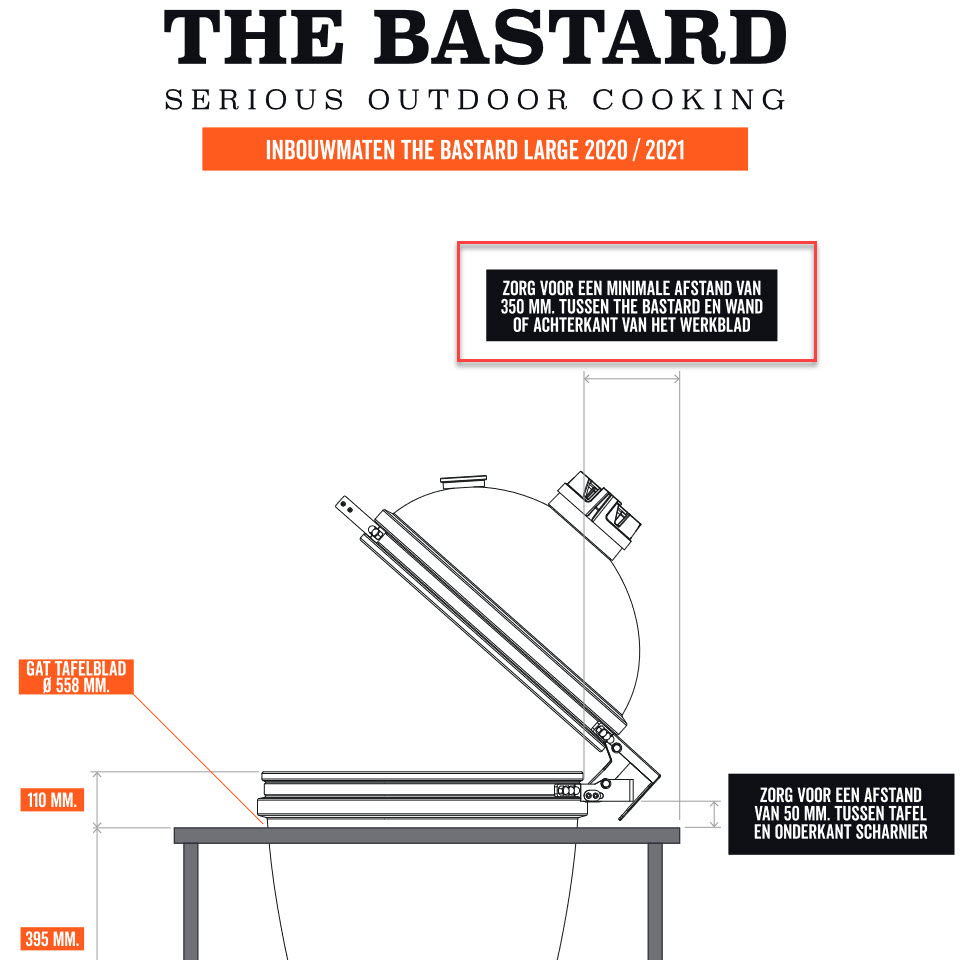

BELANGRIJK VOOR BASTARD INBOUW:

Realiseerde mij in ene dat iets best belangrijks ben vergeten te vermelden. Wellicht is het al bekend??

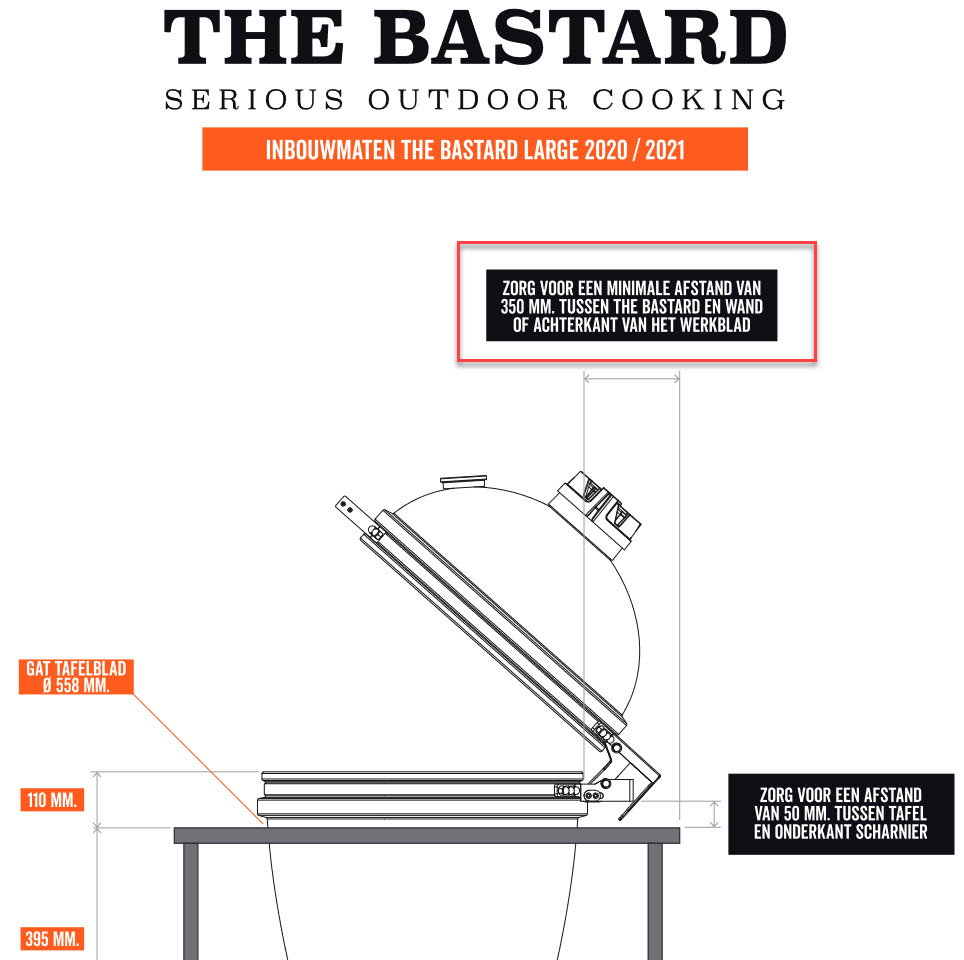

Ik maakte gebruik van onderstaande tekeningen.
Belangrijk is dat je NIET de 50mm aanduiding aanhoudt tussen de rood omcirkelde aanduiding. Gelukkig was ik helder en had ik het zelf nagemeten. Voor de zekerheid ook even nagevraagd bij de verkoper bastard, hij had ook meubels staan.. Hij bevestigde ook dat dit niet correct is. Minstens 100mm tussen blad en scharnier.
M.a.w. als je een bastard (in dit geval large) inbouwd:
-Houdt dan 100mm tussen het blad en scharnier.
-Dan heb je van onderkant table stand tot bovenkant blad 40 cm.. ik heb hier 39,5 van gemaakt
-diameter uit het blad op 57cm gehouden.

Allereerst complimenten voor het mooie meubel!

Wat betreft het bovenstaande: Hier liep ik dus ook tegenaan toen ik mijn keuken bouwde.
Ik heb het opgelost door de kap er af te schroeven die over het scharnier zit, die kap steekt bij openen natuurlijk onder je scharnier. Op die manier kan je het scharnier nagenoeg plat op de tafel leggen (ik heb geloof ik 1 cm afstand gehouden o.i.d.). Die kap zie je toch nooit, aangezien hij aan de achterkant van de bbq zit.
Mocht iemand een fotootje ter verduidelijking willen, dan wil ik die best even maken



[NSM]

Allereerst complimenten voor het mooie meubel!

Wat betreft het bovenstaande: Hier liep ik dus ook tegenaan toen ik mijn keuken bouwde.
Ik heb het opgelost door de kap er af te schroeven die over het scharnier zit, die kap steekt bij openen natuurlijk onder je scharnier. Op die manier kan je het scharnier nagenoeg plat op de tafel leggen (ik heb geloof ik 1 cm afstand gehouden o.i.d.). Die kap zie je toch nooit, aangezien hij aan de achterkant van de bbq zit.
Mocht iemand een fotootje ter verduidelijking willen, dan wil ik die best even maken

Dank je wel !
Vanmiddag / Vanavond gaat hij weer aan. Gemiddeld 1 a 2 keer per week toch lekker buiten koken. Nog steeds super blij mee.
